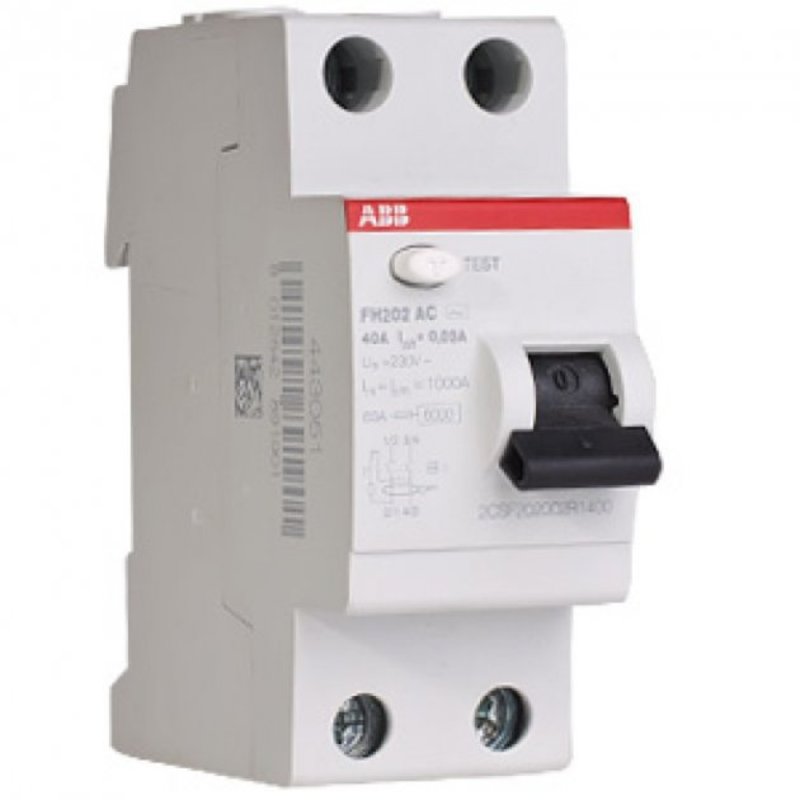

Дифференциальное реле УЗО 2 пол. AC-16/0,03 "АВВ ELECTRIK" FH 202-B

Устройство защитного отключения – дифференциальное реле является эффективным оборудованием защиты человека от поражения электрическим током. Такая опасность возникает в любой момент – при аварии в электрической сети, когда каким-либо образом её элементы лишаются защитной изоляции. Второй случай – при неосторожном прикосновении к токоведущим элементам электрооборудования.

Дифф. реле значительно отличается от подобных устройств этой категории. Его конструкция позволяет срабатывать только при возникновении токов утечки, но никак не при перегрузке или коротком замыкании. Ввиду этого рекомендуется устанавливать это УЗО в паре с дифференциальным автоматом отключения.

Основная цель и преимущество дифф. реле АВВ – более низкая цена. Это позволяет устанавливать несколько УЗО с одним дифф.автоматом. Так же успешно такая схема УЗО – дифф.автомат позволяет сэкономить на средних и крупных объектах за счет замены дифференциальных автоматических выключателей. (последние объединяют в себе УЗО и автоматический выключатель).
Суть работы УЗО – фиксация тока утечки и отключение сети. Принцип работы продемонстрируем на примере двухполюсного реле, предназначенного для работы в однофазной сети. Ток протекает через магнитную катушку, через вторую подключен «нуль». Возникающие электромагнитные поля на катушках «взаимоуничтожают» друг друга. При возникновении тока дисбаланса (инициируется током утечки) срабатывает третья катушка с реле отключения питания.
